Abdichtungen und Wassereinwirkungsklassen

Abdichtung im Innenbereich muss nicht kompliziert sein. Mit Baumacol AquaSafe, Baumacol Protect Light und Baumacol Proof – ergänzt durch das passende Zubehör – steht Ihnen ein einfach anzuwendendes und zugleich leistungsstarkes Abdichtungssystem zur Verfügung. Baumacol AquaSafe und Baumacol Protect Light decken mit ihren Systemkomponenten alle Wassereinwirkungsklassen nach DIN 18534 und DIN 18535 ab – vom spritzwasserbelasteten Bad bis zum hoch beanspruchten Nassbereich oder einem Becken bis 4 Meter Tiefe. Ob Badezimmer, Küche oder andere Feuchträume. Baumacol AquaSafe und Baumacol Protect Light sorgen zuverlässig für verlässliche Sicherheit und lassen sich in allen Projekten im Innenraum erfolgreich einsetzen. So wird Abdichten zum Kinderspiel – praxisnah, sicher und ohne Kompromisse.

Neuordnung der Abdichtungsnorm

Was sich geändert hat.

Die Inhalte der DIN 18195 wurden entsprechend ihrer Anwendungsbereiche in eigenständige Normen zusammengefasst und in unabhängigen Ausschüssen bearbeitet. Nach der neuen DIN Normen müssen alle Abdichtungsvarianten als Verwendbarkeitsnachweis entweder über ein allgemeines bauaufsichtliches Prüfungszeugnis (abP) oder eine Europäisch Technische Zulassung auf Basis der Guideline ETAG 022 verfügen.

Die Regeln für Abdichtungen sind in folgenden Normen zu finden.

• DIN 18195 – Abdichtung von Bauwerken – Begriffe und Erklärungen
• DIN 18531 – Abdichtung von Dächern sowie von Balkonen, Loggien und Laubengängen
• DIN 18532 – Abdichtung von befahrbaren Verkehrsflächen aus Beton
• DIN 18533 – Abdichtung von erdberührten Bauteilen
• DIN 18534 – Abdichtung von Innenräumen
• DIN 18535 – Abdichtung von Behältern und Becken

Gut zu wissen!

• Flüssige Abdichtungsstoffe müssen in mind. zwei Schichten aufgetragen werden – Abdichtungen aus Polymerdispersion in unterschiedlichen Farben
• Abdichtungen reiner Bodenflächen sind an den Wänden, mind. 5 cm hoch zu führen
• Bodenabläufe und – rinnen müssen so entwässern können, dass sich keine Staunässe bilden kann
• Abdichtung ist auch in Türlaibungen und hinter Türzargen hochzuführen
• Dichtbänder, –manschetten und -ecken müssen im System mit dem jeweiligen Abdichtungsmaterial geprüft sein
• Bei der Nass-Schichtdicke ist ein Schichtdickenzuschlag von 25 % gefordert
• Bereiche unter und hinter Bade– und Duschwanne sind entweder durch fortführende Abdichtung oder durch spezielle Wanddichtbänder zu schützen

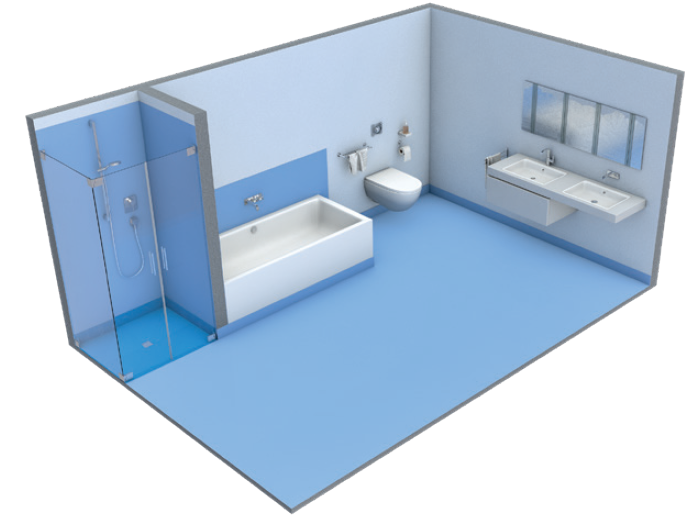

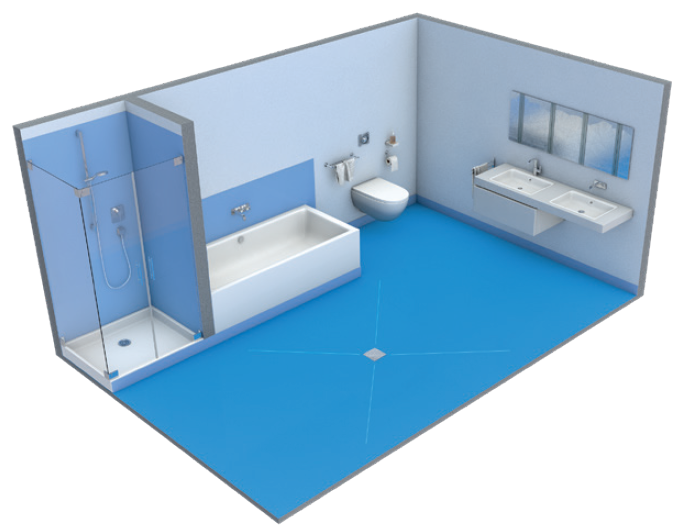

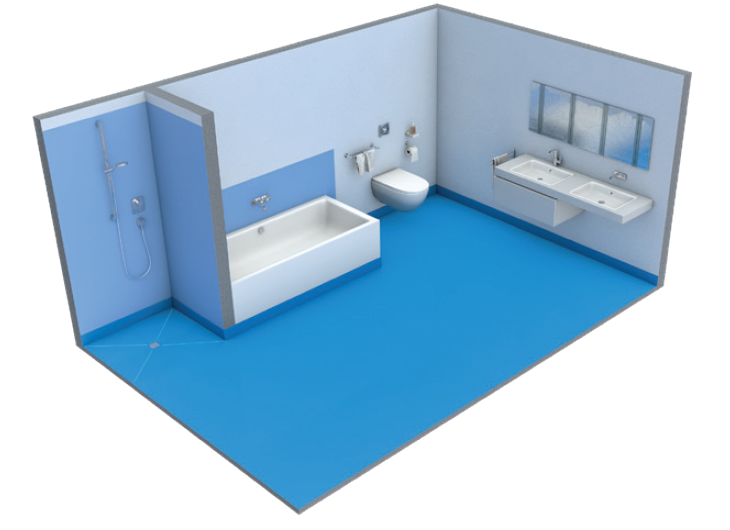

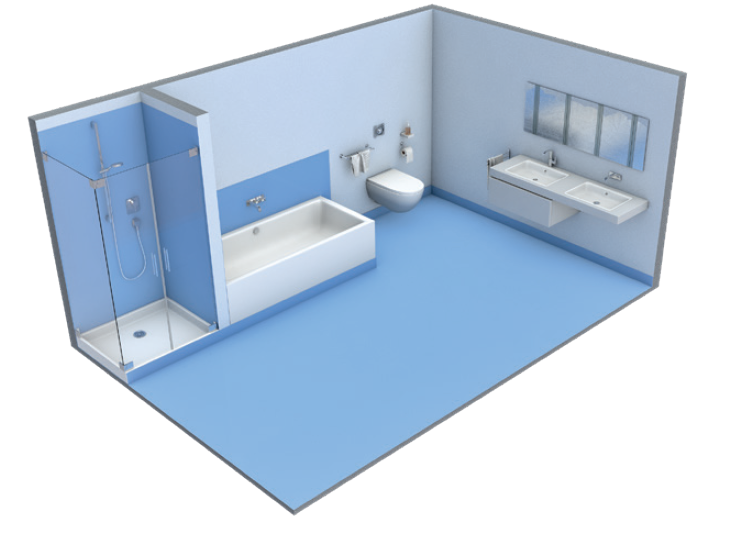

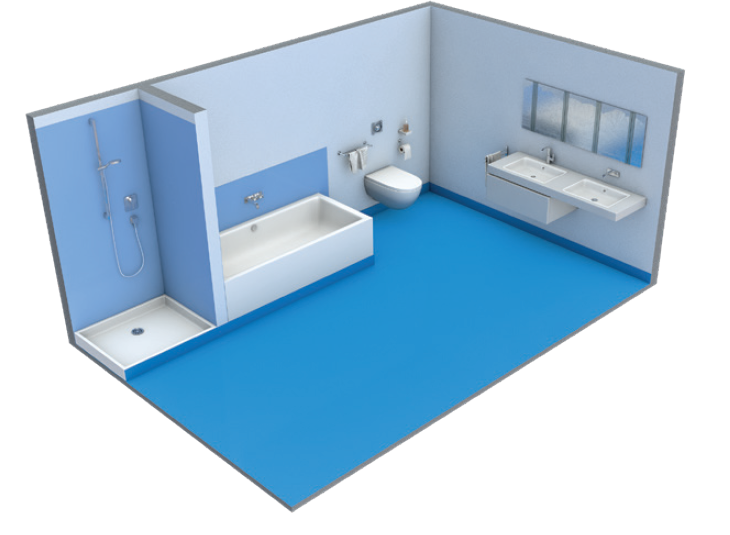

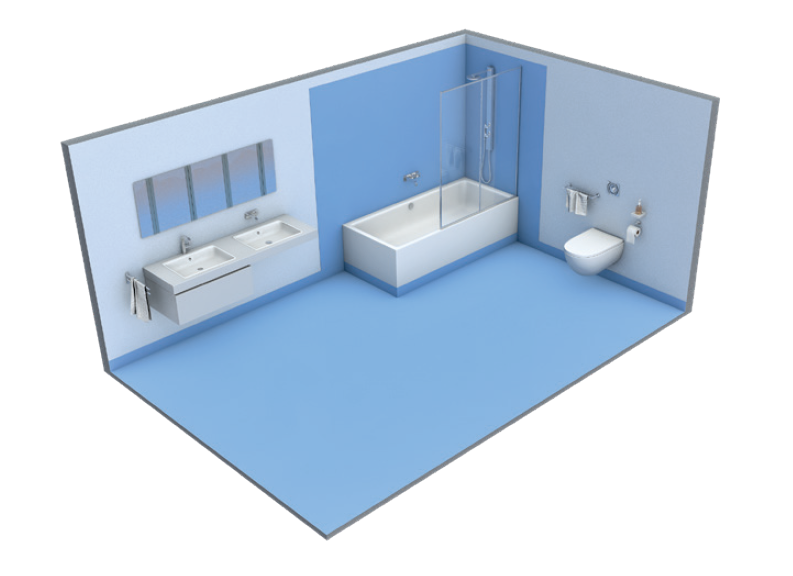

Klassifizierung nach DIN 18534 Abdichtung von Innenräumen

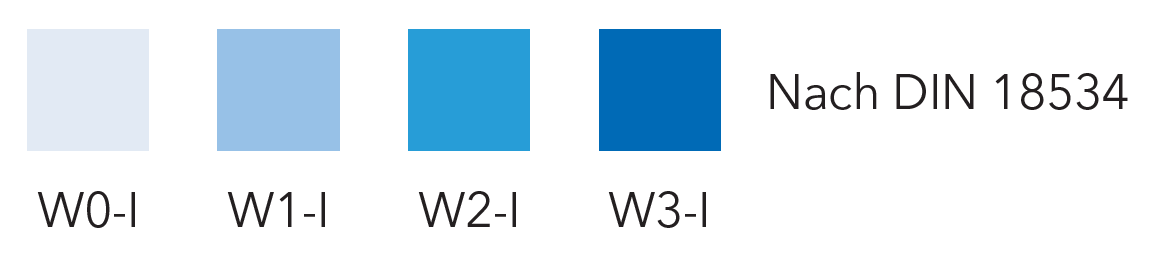

Wassereinwirkungsklassen:

W0-I (gering)

Flächen mit nicht häufiger Einwirkung aus Spritzwasser

Anwendungsbeispiele ^{a, b} :

• Bereiche von Wandflächen über Waschbecken in Bädern und Spülbecken in häuslichen Küchen
• Bereiche von Bodenflächen im häuslichen
• Bereich ohne Ablauf, z. B. in Küchen, Hauswirtschaftsräumen, Gäste WCs

W1-I (mäßig)

Flächen mit häufiger Einwirkung aus Spritzwasser oder nicht häufiger Einwirkung aus Brauchwasser, ohne Intensivierung durch anstauendes Wasser

Anwendungsbeispiele ^{a, b} :

• Wandflächen über Badewannen und in Duschen in Bädern
• Bodenflächen im häuslichen Bereich mit Ablauf
• Bodenflächen in Bädern ohne/mit Ablauf ohne hohe Wassereinwirkung aus dem Duschbereich

W2-I (hoch)

Flächen mit häufiger Einwirkung aus Spritzwasser und/oder Brauchwasser, vor allem auf dem Boden zeitweise durch anstauendes Wasser intensiviert

Anwendungsbeispiele ^{a, b} :

• Wandflächen von Duschen in Sportstätten/Gewerbestätten ^c
• Bodenflächen mit Abläufen und/oder Rinnen
• Bodenflächen in Räumen mit bodengleichen Duschen
• Wand- und Bodenflächen von Sportstätten/Gewerbestätten

W3-I (sehr hoch)

Flächen mit sehr häufiger oder lang anhaltender Einwirkung aus Spritz- oder Brauchwasser sowie Wasser aus intensiven Reinigungsverfahren, durch anstauendes Wasser

Anwendungsbeispiele ^{a, b} :

• Flächen im Bereich von Umgängen von Schwimmbecken
• Flächen von Duschen und Duschanlagen in Sportstätten/Gewerbestätten
• Flächen in Gewerbestätten (gewerbliche Küchen, Wäschereien, Brauereien)

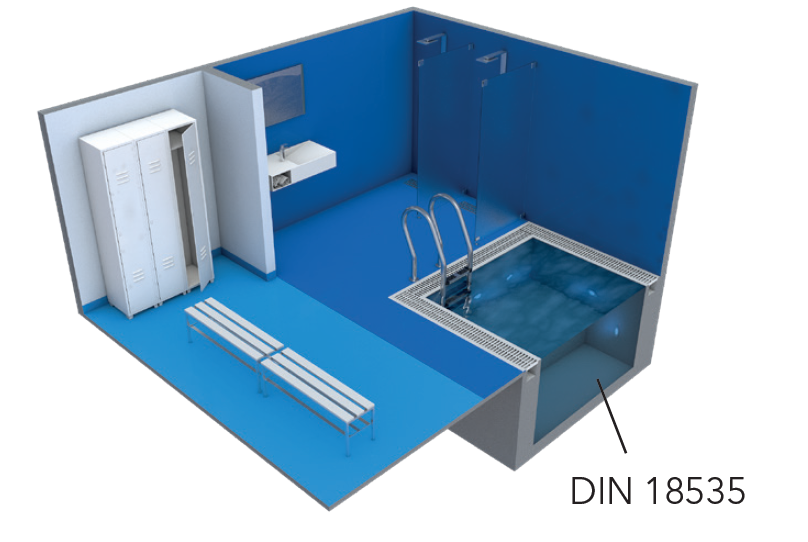

Klassifizierung nach DIN 18535

Abdichtung von Behältern und Becken

Wassereinwirkungsklasse: W1-B, W2-B
Füllhöhe: ≤ 4 m

Anwendungsbeispiele ^d:

• Schwimmbecken im Innen- und Außenbereich
• Nutzwasserbecken (z. B. Zisternen)
• Wasserspeicherbecken und Regenrückhaltebecken sowie deren Zulauf- und Ablaufbauwerke

a  Es kann zweckmäßig sein, auch angrenzende, nicht aufgrund ausreichender räumlicher Entfernung oder nicht durch bauliche Maßnahmen (z. B. Duschabtrennungen) geschützte Bereiche, der jeweils höheren Wassereinwirkungsklasse zuzuordnen

b  Je nach erwarteter Wassereinwirkung können die Anwendungsfälle verschiedenen Wassereinwirkungsklassen zugeordnet werden

c  Abdichtungsflächen ggf. mit zusätzlichen chemischen Einwirkungen nach 5.4 nach DIN 18534-1 Quelle: DIN 18534 Abdichtung von Innenräumen, Tabelle 1 – Wassereinwirkungsklassen und Anwendungsbeispiele

d  Neben der Füllhöhe können zusätzlich die Rissklassen (R0-B, R1-B, R2-B, R3-B) und der Standort von Behältern und Becken (S1-B, S2-B) Einfluss auf Auswahl der Abdichtung nehmen.
Quelle: nach Tabelle DIN 18535 Teil 1, Abdichtung von Behältern und Becken 61
